الطبوغرافيا في الهندسة المدنية
عمد الانسان منذ أقدم الأزمان الي الاستعانة بمعالم جغرافية محددة تحيط بهم لتحديد اماكنهم ومواقعهم علي سطح الكرة الارضية , لذلك كانت الخارطة استجابة طبيعية لهذه الحاجة .
ولعل أقدم الخرائط المعروفة هي تلك التي صنعها البابليون حوالي 2300 قبل الميلاد علي ألواح من الطين , وكانت عبارة عن مسح للأراضي بهدف جمع الضرائب .
والخارطة هي تمثيل لسطح الكرة الارضية أو لجزء منه وكانت في العادة تطبع علي الورق ولكن التطور التقني أدي إلي إمكانية إنتاج الخارطة بواسطة أجهزة الحاسب الالي وحفظها علي شكل ملف رقمي . وتتنوع أنواع الخرائط واستعمالاتها , غير أن اكثر الخرائط شيوعا هي الخارطة الطبوغرافية .
(مميزات الخارطة الطبوغرافية )
من المتفق عليه أن كلمة ؛؛ طبوغرافيا ؛؛ مشتقة من كلمتي ؛؛ Topos ؛؛ وتعني مكان وكلمة ؛؛ Graphia ؛؛ وتعني ؛؛ طريقة وصف أو رسم .
وهكذا تعني تعني كلمة ,, طبوغرافيا : الرسم التفيلي للمكان . ورغم ان الخارطة الطبوغرافية تستخدم لعدة أغراض لكن هدفها الرئيسي هو رسم وتوضيح جميع معالم وتضاريس الأرض - حسب ما يسمح به مقياس الرسم - سواء كانت معالم طبيعية أو بشرية ( من عمل الإنسان )في منطقة معينة علي سطح الكرة الارضية .
ولعل أهم ما يميز الخارطة الطبوغرافية هو اظهارها لتضاريس وارتفاعات سطح الارض علي شكل سطح الارض علي شكل خطوط كنتورية ( خطوط وهمية تربط جميع النقاط المتساوية في الارتفاع بالنسبة لسطح البحر ) , وتستخدم الخطوط الكنتورية لتمثيل ارتفاع الجبال وأعماق المحيطات وحساب درجة الانحدار .

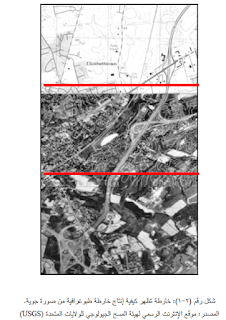

لكن الخارطة الطبوغرافية تشتمل علي اكثر من الخطوط الكنتورية , إذ تحتوي علي رموز تمثل معالم طبيعية كالغابات والأنهار وأخري بشرية من صنع الانسان كالطرقات والأبنية ويتم تطوير هذه الرموز بشكل مستمر بهدف تحسين مظهر الخارطة وتسهيل قرائتها وخفض كلفة انتاجها وتظهر الصورة في الشكل .
كيف تعبر الرموز علي الخارطة عن المعالم الطبيعية والبشرية حيث يظهرالثلث لآسفل من الصورة جزءا من صورة جوية , فيما يظهر الثلث الأوسط بعض المعالم التي يتم نقلها من الصورة الجوية إلي الخارطة الورقية أو الرقمية . أما القسم الأعلي فيظهر خارطة في شكلها النهائي .
دلالات رموز الخارطة الطبوغرافية
تعتبر عملية تفسير الخطوط الملونة , المناطق والرموز الاخري الخطوة الأولي لاستخدام الخرائط الطبوغرافية , وتظهر المعالم علي الخارطة بشكل نقاط , خطوط أو مناطق وذلك حسب الحجم والمحتوي . فالمنازل الفردية علي سبيل المثال تظهر كمربعات سوداء فيما تظهر المباني الكبيرة كأشكال هندسية ( مربعات , مستطيلات , ألخ ).
أما المناطق السكنية الكثيفة فيتم تظليلها دون رسم المباني الفردية وقد تظهر بعض المباني ذات الدلالة كالمدارس والمساجد والبلديات في المناطق المظللة .
ولعل أو ل ما يتم ملاحظته في الخرائط الطبوغرافية هو المعالم المساحية (Area) كالمناطق الزراعية ( الأخضر ) . المعالم المائية ( الازرق) والمناطق السكنية الكثيفة ( الرمادي أو الاحمر )
وتظهر معالم عديدة علي شاكلة خطوط مستقيمة , منحنية , متقطعة , منقطعة أو كمزيج منها , وعادة ما تدل ألوان الخطوط علي مجموعة متقاربة من المعلومات : البني للخطوط الكنتورية , الازرق للبحيرات , الجداول , أقنية الري ,
الأحمر للطرقات وتقسيمات الأراضي , الأسود للطرقات الأخري والممرات , سكك الحديد , الحدود , الخ .
ويتم استخدام العديد من الرموز النقطية المختلفة لاظهار المباني والابار , خزانات المياه , المناجم ونقاط التحكم الأرضي . أما أسماء الاماكن والمعالم فتظهر بنفس ألوان المعالم التي تدل عليها .
وتبدو الخطوط الكنتورية ( سبق تعريفها علي انها خطوط وهميه تربط جميع النقاط المتساوية في الارتفاع بالنسبة لسطح البحر ) كخطوط بنية ذات سماكة مختلفة . وهي لا تتقاطع علي الاطلاق كون كل خط منها يدل علي ارتفاع موحد . ووظيفة هذه الخطوط إظهار تضاريس المنطقة . وعادة ما يكون خط الكنتور الرئيسي أكثر سماكة من غيره من الخطوط . وتدل كثافة خطوط الكنتور وقربها من بعضها علي انحدار التضاريس بينما يدل تباعدها أو غيابها علي كونها مسطحة أو مستوية .
ويتم ترقيم الخطوط الكونتورية الرئيسية للمساعدة علي معرفة الارتفاعات . وتوضع نقاط ارتفاع في المناطق الهامة كقمم التلال وقيعان الأودية .
ويشكل مفتاح أو دليل الخريطة الطبوغرافية جزءا هاما من الخريطة نفسها حيث يمكن المستخدم من فهم رموز واصطلاحات الخريطة وما تمثله هذه الرموز علي سطح الكرة الارضية الفعلي .
استخدامات الخارطة الطبوغرافية
ان المجالات الواسعة من المعلومات التي تحتويها الخرائط الطبوغرافية من معالم طبيعية كالجبال والأودية والسهول والانهار والبحيرات والغابات والاشجار , والمعالم البشرية ( من عمل الانسان ) التي شيدها الانسان كالطرق والحدود والشبكات نقل الطاقة والأنابيب والأبنية وغير ذلك , تجعل الخارطة الطبوغرافية في غاية الأهمية للعديد من المستخدمين سواء كانوا أخصائيين أو حتي هواة سفر واستكشاف .
وتستعمل الخرائط الطبوغرافية في مجالات متعددة أهمها علي سبيل المثال لا الحصر :
* استكشاف الطاقة كعمليات التنقيب عن النفط والمعادن .
* صيانة الموارد الطبيعية من مياه وغابات وغيرها .
* إدارة البيئة كمراقبة عمليات اقتلاع الأشجار أو ظاهرة التصحر .
* الأشغال العامة كبناء الطرق ومجاري الصرف الصحي .
* التطبيقات العسكرية كالتخطيط للحروب وتحركات القوات وبناء التحصينات .
* التخطيط المدني والتجاري كعملية بناء الاسواق .
* السياحة وما تشمله من نشاطات كالتخييم وتسلق الجبال .
* الزراعة كإنشاء المزارع ونصب الأشجار وحماية الغابات .
