ما هي الكانات (stirrups) - مرفق صور وفيديوهات توضيحية
يتم وضع الكانات فى الكمرات لمقاومة اجهادات القص الزائدm والتى لاتتحملها الخرسانه بمفردها وحتى ان تحملت الخرسانه قوى واجهادات القص اي لانحتاج الى حديد الكانات ولكن نحتاج هذه الكانات فى الكمرات لكي يتم تثبيت الحديد العلوى فيها أما عدد هذه الكانات فى المتر أو عدد أفرع الكانه الواحده فيتوقف على قيمة اجهادات القص المؤثره على قطاع الخرسانه وكذلك ابعاد القطاع الخرساني نفسه بالاضافه الى نوعية واجهاد الخراسنه المسلحه.
يعتبر وجود الكانات هام جدا لكل من الاعمدة والكمرات والميد... والعنصر الاكثر خطورة بالمنشأ هو الاعمدة وليس الكمرات لانها المسؤوله عن توصيل احمال كامل المنشأ للاساسات وبالتالي فمن الطبيعي المحافظة على استمرار كاناتها.
-اليكم انواع الكانات التي تستخدم في كافة اعمال الحدادة المسلحة المستخدمة في اعمال الخرسانات المسلحة :
أنواع الكانات:

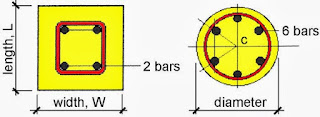

- كانة صندوق :تستخدم في الكمرات والأعمدة المربعة أو المستطيلة بحسب قطاع العمود أو الكمرة
- كانة بعيون:- تستخدم العيون لربط الأسياخ في أماكنها حتى لا تهرب
- كانة نجمة أو حجاب : تستخدم في الأعمدة ذات الثماني أسياخ
- كانة بجناح :تستخدم في الكمرة المقلوبة على شكل حرف " L " عندما تكون في الطرف.
- كانة بجناحين: تستخدم في الكمرة المقلوبة في الوسط على شكل حرف " T " مقلـوب.
- كانة أوتوماتيك: تستخدم في قطاعات الأعمدة ذات الثماني أسياخ
- كانة حباية: تستخدم لمسك سيخسن فقط
- كانة شنش :تستخدم في أعمال التشكيلات المعمارية وحفظ المسافات بين الحديد ثابتة وتستخدم أيضاً في الكمرات والسملات
- كانة دائرية : تستخدم في الأعمدة الدائرية
- كانة دائرية بعيون
- كانة زاوية :-تستخدم فى الأعمدة التى على شكل زوايا قائمة .
- كانة مثلثة :- تستخدم فى درجات السلم . مجموع اطوال اضلاع الكانة
هذا الموقع يمكنك من تصميم وتحليل تسليح خرسانة الأعمدة والكانات
من هنا
فيديوهات:
أنواع الكانات
متى نستخدم الكانات الفروع (المزدوجه ،الدبل ، الاتوماتيك)
توضيب (لف تشكيل) كانات Stirrup فروع (مزدوجة-اوتوماتيك) من سيخ واحد
استمرار كانات الاعمدة داخل الميدة وعمل رجل للتسليح
ما هي الكانات - مرفق صور وفيديوهات توضيحية

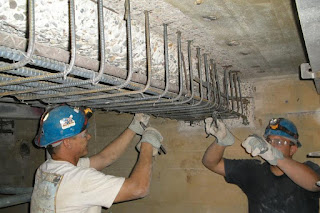

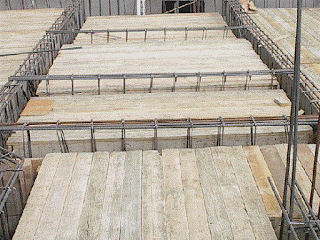

صور الكانات
