العديد من مستخدمي الأوتوكاد يرغبون في الحصول على رسوماتهم بصيغة تكون في متناول الجميع فيضطر إلى تحويلها الى صيغة صورة أو PDF الا أن هذا الأمر يذهب و ينقص من خصائص عدة للرسم كالجودة في الصورة و عدم الحفاظ على المقياس ...
و اليوم أقترح عليكم خاصية تمكن من ربط الأوتوكاد بالفوتوشوب و اظهار المشاريع باستخدام الفوتوشوب و نقل مخططات المشروع (او أي لوحة أخرى) بنفس المقياس من الاوتوكاد إلى الفوتوشوب و هذا شرح مفصل لهذه العملية الخطوة الاولى :
يجب تعريف طابعة تسمى PostScript Level 1 plus و يتم ذلك عبر تتبع الخطوات الموضحة في الصور
تابع مع الصور كيفية تعريف هذه الطابعة و ذلك عبر تحميل ملف المرافق الموضح لجميع التفاصيل - رابط تحميله تجده أخر الموضوع

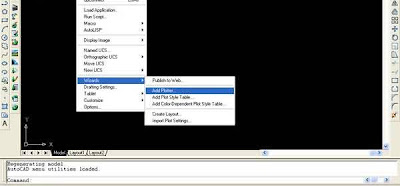

Outils --> Assistants --> ajouter un traceur
الخطوة الثانية
نقل مخطط من الاوتوكاد الى الفوتوشوب بمقياس معين
نريد نقل هذا المخطط الى الفوتوشوب بمقياس رسم 1-200 نحدد الطابعة التي قمنا بتعريفها تابع مع الصور
تابع مراحل أخرى عبر الملف المرافق الموضح لجميع التفاصيل - رابط تحميله تجده أخر الموضوع
الخطوة الثالثة:

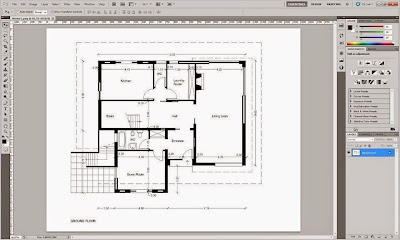

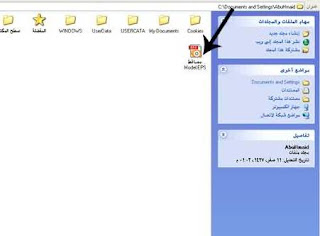

استخدام الفوتوشوب لتحرير واظهار المخطط : بعد طباعة المخطط من الاوتوكاد نحصل على الملف على في الصورة التالية
تابع مراحل أخرى عبر الملف المرافق الموضح لجميع التفاصيل - أسفله
و هذا فيديو يختزل الشرح المطلوب
