تعليم وشرح الكهرباء المنزلية التأسيسات الكهربائية المنزلية
عداد الكهرباء او المقياس الكهربائي
سوف نقوم بشرح عداد الكهرباء اوالمقياس الكهربائي المنزلي او ميزانية المنزل وتعليم وشرح عملية التسليك والربط لهذا المقياس الكهربائي
هذا هو الدرس الأول من من دروس التأسيسات الكهربائية

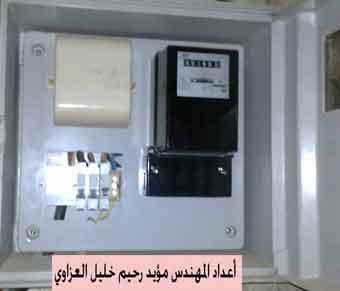

سوف يبدو الشكل الخارجي للمقياس الكهربائي كما هو واضح في الصور بالاسفل عبارة عن صندوق
يحتوي بداخله المقياس الكهربائي كما يحتوي ايضا صندوق الجوزات او النقاط او قاطع دورة ويحتوي كذلك على صندوق الفيوزات
نلاحظ ان الكيبل الرئيسي الذي يغذي المنزل يدخل من الجزء السفلي لهذا الصندوق من خلال فتحات موجودة في الاسفل وكذلك بعد ربطه بالمقياس يتم خروجة من فتحة ايضا موجودة في اسفل الصندوق مجاورة لفتحة دخول كيبل التغذيةالرئيسي
نلاحظ عند دخول الكيبل الرئيسي الى داخل الصندوق الرئيسي من الفتحة السفلى ان هناك حيز او فراغ موجود خلف النقاط او الجوزات اوقاطع الدورة يمر من خلالة الكيبل الرئيسي ويذهب الى الفيوزات مباشرة
نلاحظ ان هناك ثلاث نقاط كهربائية او جوزة عدد 3 او قاطع دورة وذلك لان الكيبل الرئيسي لتغذية الكهرباء يحتوي على ثلاثة فيس حار وفيس واحد بارد اي مجموع الاسلاك التي يحتويها الكيبل الرئيسي هي اربعة اسلاك ثلاثة فيس حار وفيس واحد بارد

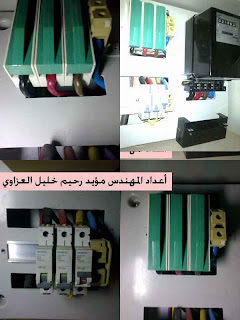

اول عملية ربط لهذة الفيسات تتم عن طريق وجود ثلاثة فيوزات كبيرة يتم ربط الثلاثة فيس الحار او الخطوط الثلاثة الحار عبر هذة الفيوزات
اما الفيس البارد او الخط البارد يذهب مباشرة ويتم ربطه في مكانه بالمقياس الكهربائي في اول خانة على اليمين عندما يكون المقياس الكهربائي امامك
ثم يؤخذ من هذا الخط البارد بواسطة ربط سلك في الخانة المجاورة له ويتم ايصال هذا السلك الى بارد المنزلاما الثلاثة فيس الحارة او الخطوط الثلاثة الحارة التي تم ربطها بالفيوزات عند دخول الكيبل الى الصندوق الرئيسي فعند خروجها من الفيوزات تذهب ايضا الى اماكنها في المقياس الكهربائي تبدأ بربط اي خط او اي فيس ابتداء من جهة اليمين ووصولا الى اقصى اليسار علما ان هذة الخانات مزدوجة اي فتحة لربط الفيس القادم من الفيوزوفتحة اخرى تجاورها يتم ربط السلك الذي يأخذ من هذا الفيس ثم يذهب الى النقطة او الجوزة او قاطع دورة وهذة النقطة تعتبر بمثابة سويج لفتح وغلق الدائرة الكهربائية التي تغذي المنزلحيث توجد ثلاثة جوزات او قواطع دورة جوزة واحدة لكل فيس حار اما الفيس البارد او الخط الباردفيربط بواسطة كونتكتر توصيل اي يكون الربط مباشر الى المنزلبعد ذلك يتم ربط الخطوط التي تغذي المنزل بواسطة هذة الجوزات الثلاثملاحظة مهمةلا يجب ان يكون هناك تماس بين الخطوط الحارة الثلاثة التي تغذي المنزل لذلك فعند تأسيس المنزل يجب فصل تغذية كل خط لمنطقة محددة من المنزل فمثلا الخط الاول يغذي غرفتين محددة والخط الثاني يغذي الطابق العلوي من المنزل والخط الثالث يغذي ما تبقى من المنزلاما بالنسبة للخط البارد فهو مشترك لكل المنزل ولكل الخطوط ولا ضرر من ربطه بأية طريقة اطلاقا
خلاصة عملية تسليك المقياس الكهربائي المنزلي اوميزانية الكهرباء
تعليم وشرح الكهرباء المنزلية تاسيس كهرباء المنازلعداد الكهرباء
يدخل الكيبل الرئيسي القادم من الكهرباء الوطنية الى البوكس الرئيسي اوالصندوق الرئيسي من خلال فتحة توجد اسفل هذا البوكس ثم يمر من خلال فراغ موجود خلف مكونات هذا البوكس ويذهب مباشرة ليتم ربطه مع الفيوزات الثلاثة الموجودة داخل البوكس الرئيسي ويتم الربط من اعلى الفيوز خط واحد او فيس واحد لكل فيوز ثم يتم تسليك الفيوزات من اسفلها بواسطة اسلاك تذهب مباشرة الى مقياس الكهرباء او العداد الكهربائي ويحتوي المقياس الكهربائي في اسفله على ثمانية خانات لربط الاسلاك كل اثنين متجاورتين لخط واحد او فيس واحد واحدة للدخول للخط القادم من الفيوز والاخرى للخروج يربط فيها خط يخرج لتغذية المنزل عن طريق الجوزات
ويتم الربط كالآتي:
اول خانتين من اليمين للخط البارد الاولى دخول الفيس والثانية لخروجة ثم تليها الخانات الاخرى للخطوط الثلاثة الحارة كل خانتين لدخول فيس والمجاورة لها لخروجه الى الجوزة لتغذية المنزل
